從材料代購到PCB逆向工程的完整供應鏈

桃園PCB代工的技術壁壘與精密度要求

印刷電路板是承載電子元件並提供電氣連接的關鍵載體。在現代電子產品朝向輕薄短小發展的趨勢下，PCB代工 的技術門檻不斷攀升。高階的 桃園PCB代工 廠必須具備處理多層板、盲埋孔設計以及高頻微波板材的製造能力。製程中的曝光、顯影、蝕刻等化學工藝參數，都需要精確控制到微米級距，以確保線寬與線距符合設計規範，避免訊號衰減或串擾。此外，表面處理技術，包含化金、化銀、OSP等，都會直接影響後續 SMT 打件時的吃錫性與銲點強度。

穩定製程的基石：電子材料基板代購的品質把關

PCBA 生產的順暢與否，很大程度取決於前期的物料準備。許多客戶在自行採購電子零件時，常面臨交期延宕、買到偽劣元件或是批次封裝尺寸不一的困擾。專業的 PCBA代工服務 通常會涵蓋 電子材料基板代購。我們擁有經驗豐富的採購工程團隊，與各大原廠及授權代理商建立長期穩定的合作關係。針對被動元件與主動元件，我們不僅能取得更具競爭力的價格，更能透過嚴格的供應商評鑑制度與進料檢驗，運用 X-Ray 檢測晶片內部打線，徹底杜絕假貨混入產線，從源頭確保基板組裝的最高可靠度。

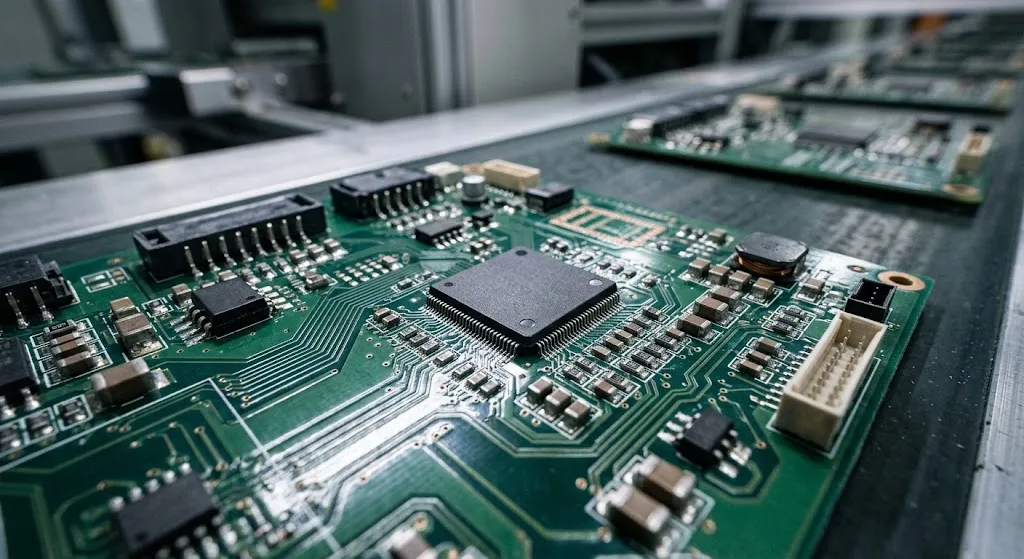

桃園PCBA代工的核心製程與良率提升策略

桃園PCBA代工結合了 SMT 表面黏著技術與 DIP 傳統插件技術。要維持高良率，關鍵在於錫膏印刷與迴銲爐溫度的精準控制。我們採用高精度全自動錫膏印刷機，配備 SPI 即時監控錫膏的體積與面積，防止短路或空銲。在貼件過程中，高速貼片機能精準抓取並放置極微小的 01005 封裝元件。經過多溫區迴銲爐時，我們會針對不同的板材厚度與元件特性，透過測溫板反覆調整出最佳的 Reflow 溫度曲線。這些具備高度技術含量的參數設定，是成就高品質 PCBA代工服務 的不傳之秘。

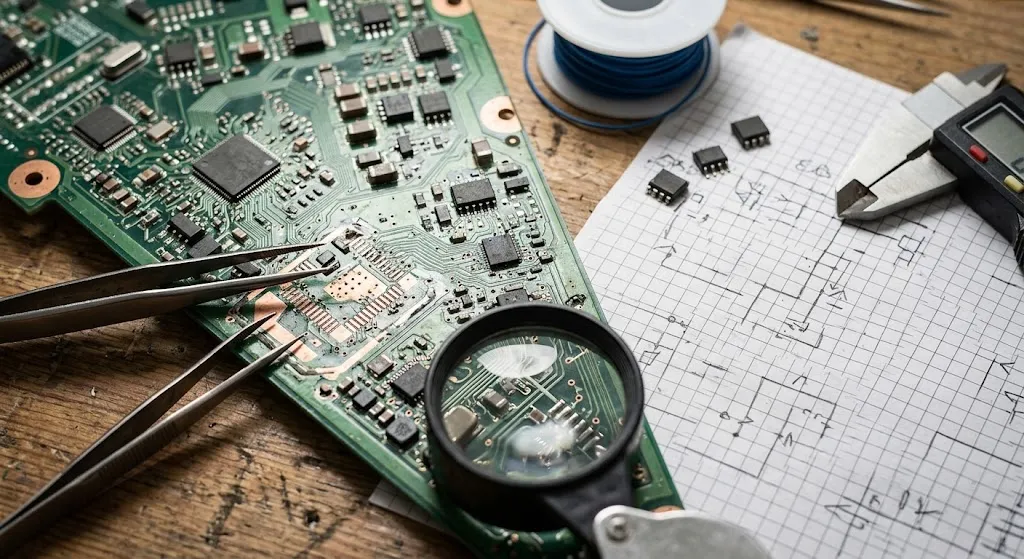

PCB逆向工程的應用與技術突破

在工業控制、醫療設備或軍工領域，許多早期運作良好的設備可能面臨原廠停產、設計圖紙遺失的窘境。這時，PCB逆向工程 就展現出巨大的商業價值。這是一項極度考驗工程師電路邏輯與耐心的高階技術。我們透過高解析度掃描儀擷取原始電路板的每一層線路佈局，利用專用軟體還原出原始的 Gerber 檔案與 BOM 表，並將過時的封裝元件替換為現今市場上容易取得的替代料號。透過 PCB逆向工程，客戶能夠以更低的成本延續老舊設備的生命週期，或是針對現有產品進行硬體架構的優化與升級。

打造高階PCBA代工服務的標準作業程序

為了滿足車用電子與醫療器材等對安全性要求極高的產業，我們的 桃園PCBA代工 廠導入了國際級的品質管理系統標準。每一片 PCBA 在完成打件後，必定經過 AOI 3D 自動光學檢測機的全面掃描，判別元件有無極性反向、缺件或墓碑效應。針對底層銲點無法以肉眼觀察的 BGA 或 QFN 封裝晶片，我們會動用 3D X-Ray 設備進行透視檢查，確認內部沒有空洞或包焊現象。完成所有的硬體檢測後，再搭配客製化的燒錄與電氣功能測試，確保出貨的每一片電路板都能展現 100% 的完美性能。

FAQ

Q1：我們公司沒有專職的採購人員，請問你們的「電子材料基板代購」服務能提供哪些幫助？

A1： 我們的 電子材料基板代購 提供從 PCB 空板製造、主被動電子元件採購到特殊機構料件的一站式服務。客戶只需提供完整的 BOM 表與 Gerber 檔案，我們的採購團隊便會向原廠或一級代理商進行詢價與備料。這不僅能為您省去繁瑣的供應商管理與跨國物流追蹤成本，更能避免因單一元件缺料而導致整個專案停擺。同時，我們嚴格的 IQC 進料檢驗能過濾掉來路不明的次級品，確保打件良率。

Q2：如果只有實體電路板而沒有任何設計圖紙，你們真的有辦法透過 PCB 逆向工程複製出來嗎？

A2： 是的，這正是 PCB逆向工程 的專業所在。我們會先將您提供的實體電路板上的所有元件解焊並建立精確的清單，接著運用精密的打磨技術逐層去除 PCB 絕緣層，並使用高倍率掃描儀記錄下每一層的銅箔走線。工程團隊會將這些影像數據轉化為標準的 PCB 佈線圖與 Gerber 檔，最後再協助尋找相同或規格相容的替代元件。這項技術廣泛應用於維修絕版工控機板或進行系統升級的逆向分析。

Q3：選擇桃園PCBA代工與在大陸工廠生產，最大的優勢差異在哪裡？

A3： 選擇 桃園PCBA代工 最大的優勢在於「知識產權保護」、「溝通效率」與「製程彈性」。在台灣進行 PCB代工 與 PCBA 組裝，能確保您的核心設計機密受到嚴格的法律保護。此外，面對少量多樣的客製化訂單或是研發階段的工程試產，桃園在地的工程團隊能提供即時的技術支援與除錯回饋，省去跨國溝通的時差與語言障礙。高品質的生產管控與零時差的服務，是追求高階品質客戶的不二選擇。
