提升晶圓與光學元件良率：無塵室氮氣櫃製作與客製化推車設計解析

痛點直擊：微污染與氧化如何扼殺高階製程良率

在半導體晶圓製造與高階光學鏡頭的生產線中，「良率」是決定企業獲利能力的核心命脈。當製程節點不斷微縮至奈米等級，環境中的潛在威脅已從肉眼可見的粉塵，演變成空氣分子污染與微量濕氣。一片剛出爐的晶圓或鍍膜完成的光學元件，若在等待下一道工序的過程中短暫暴露於不合格的環境中，空氣中的氧氣與水氣便會在其表面形成氧化層，或引發金屬線路的微腐蝕。這幾奈米的氧化變異，足以導致整批高價物料報廢。

面對這種極端嚴苛的儲存與搬運需求，標準化的廠房設備往往無法對症下藥。物料管理與製程工程師需要的是一套能完美隔絕外部干擾、精準控制內部微環境的解決方案。尋找具備深厚工程底蘊的無塵室設備供應商，導入精密設計的倉儲與搬運載具，成為提升最終產品良率的關鍵防線。

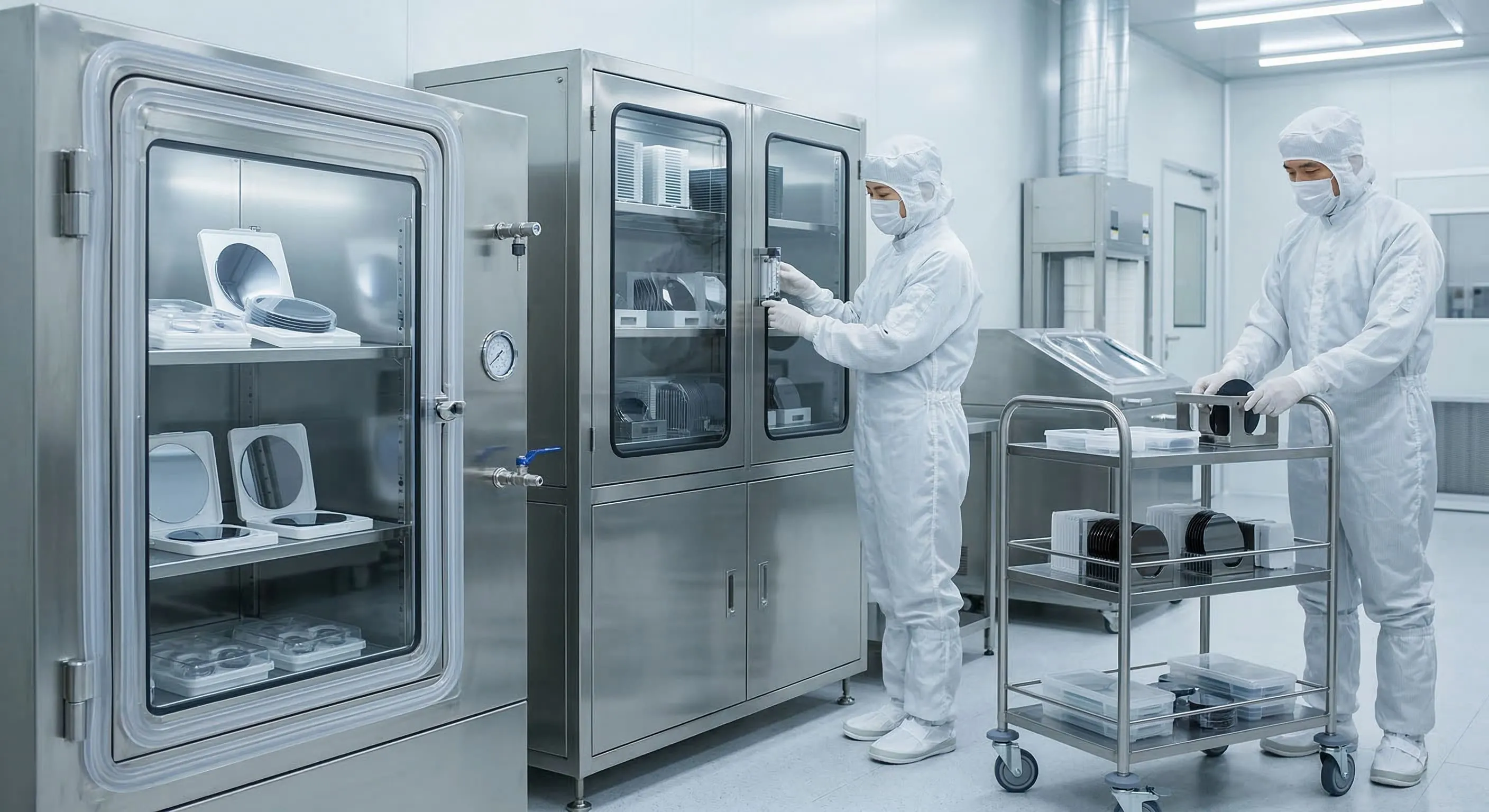

突破極限的氣密工藝：無塵室氮氣櫃製作的核心技術

要阻絕氧化，最有效的方法就是利用惰性氣體將儲存空間內的氧氣與濕氣強制排出。專業的無塵室氮氣櫃製作絕非單純打造一個密閉鐵箱，它是一門結合流體力學與精密銲接的尖端鈑金工藝。

在設計上，氮氣櫃必須具備極佳的氣密性，才能維持內部微正壓的狀態，防止外部帶有微塵的空氣逆流滲入。鎧興在櫃體製程中採用全氬銲技術，確保所有接縫處達到絕對的無縫密封，並搭配高氣密等級的矽膠壓條與強化玻璃門片。更重要的是「氮氣循環效率」的規劃。高階氮氣櫃內部會配置精密的多孔導流管，確保高純度氮氣能均勻、無死角地覆蓋每一個存放層架。當櫃門開啟又關閉後，系統必須能在最短時間內透過大流量 Purge功能，將內部的相對濕度迅速降回 5% 甚至 1% 以下的超低濕標準，藉此達到最高等級的抗氧化防護。

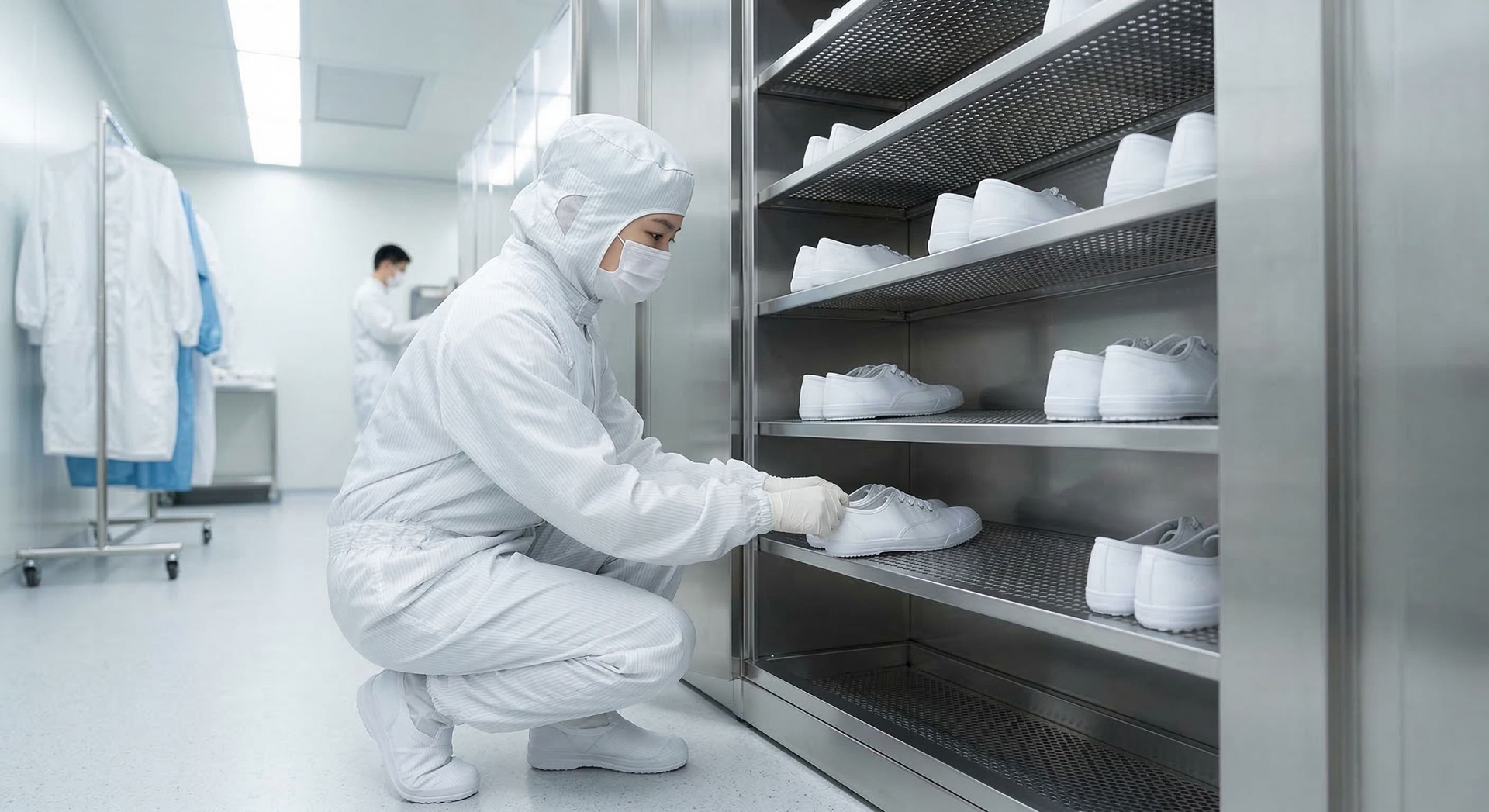

守護潔淨區的第一道防線：無塵室不鏽鋼鞋櫃的設計細節

控制污染源必須從人員進出無塵室的第一步做起。更衣室是外界與潔淨區的緩衝地帶，而鞋底往往是夾帶最多落塵的部位。許多廠房忽略了鞋櫃的設計細節，導致無塵鞋在存放時受到交叉污染。

一套符合高標準的無塵室不鏽鋼鞋櫃，在設計上充滿了巧思。材質上全面採用 SUS304 甚至 SUS316L 不鏽鋼，表面經過電解拋光或精密拉絲處理，降低表面粗糙度，讓粉塵無法附著且極易擦拭消毒。層板的設計通常採用沖孔板或圓管柵欄式結構，這能讓鞋底殘留的微塵自然掉落至最底層的集塵區，避免污染放置在下層的無塵鞋。針對高規格無塵室，鞋櫃頂部還能整合 HEPA 濾網與微型風機，形成局部垂直層流，持續以潔淨空氣清洗鞋櫃內部，將更衣室的微污染風險降至最低。

動線與防震的完美結合：無塵室推車客製化與搬運科學

高價的晶圓載具或光學玻璃在各個製程站點間移動時，最怕遇到震動與靜電。標準規格的推車經常因為層距不符或輪具抗震能力差，導致物料在搬運過程中發生微碰撞，進而產生微裂紋或靜電擊穿現象。

透過專業的無塵室推車客製化，工程師可以根據特定的物料尺寸、無塵室走道寬度以及無人搬運車的對接高度，精準量身打造最佳載具。客製化設計會導入防靜電的高分子 PU 導電輪，確保推車在摩擦地面時產生的靜電荷能瞬間導出。針對極度脆弱的光學元件，推車底盤與層架間會加入客製化的阻尼避震器或優力膠墊，有效吸收行進間的震動頻率。把手的高度與角度也必須符合人體工學，讓作業人員能以最省力、最平穩的方式進行推送，徹底排除人為搬運失誤導致的良率耗損。



空間利用率最大化：無塵室料架訂做與在地供應鏈優勢

無塵室的建置與維運成本極度高昂，每一坪的空間都堪稱寸土寸金。如何在這有限的潔淨空間內，存放最大量的光罩、靶材或備品，考驗著空間規劃的智慧。標準層架往往無法貼合廠房的畸零空間或特殊高度，造成嚴重的空間浪費。

這時，尋求專業的無塵室料架訂做服務便顯得至關重要。鎧興能派遣專業工程師至現場進行 3D 雷射測量，依據廠房的實際動線、天花板高度以及承重需求，規劃出最具效率的立體倉儲料架。料架結構經過嚴密的力學計算，確保在滿載數百公斤重型機台備品時，仍能保持絕對的水平與穩固。

身為深耕多年的鈑金專家，鎧興擁有強大的竹北不鏽鋼訂製實力。緊鄰新竹科學園區與生醫園區的地緣優勢，讓我們能以前所未有的速度回應客戶的設計變更或急件需求。從前期的結構討論、圖面確認，到廠內高精度雷射切割、無縫焊接與表面處理，我們提供一條龍的敏捷製造服務。這種極致的在地化支援，不僅大幅縮短了設備導入的交期，更讓各大科技廠能擁有最可靠的後盾，專心衝刺先進製程的研發與量產。

FAQ

Q1：市售的防潮箱與專業的無塵室氮氣櫃有何不同？為何高階製程必須使用氮氣櫃？

一般市售防潮箱多利用物理吸附材來控制濕度，其降濕速度極慢，打開門再關上後，往往需要數小時才能恢復乾燥，這對於頻繁存取物料的生產線完全不適用。專業的無塵室氮氣櫃製作則是透過持續注入高純度氮氣來「擠出」空氣。氮氣不僅能將相對濕度瞬間壓制到 1% 左右的極低狀態，更因為氮氣是惰性氣體，能完全隔絕氧氣，徹底防止晶圓金屬層或光學鍍膜發生氧化反應，這是傳統防潮箱無法達到的防護層級。



Q2：在規劃無塵室物料搬運時，為什麼強烈建議採用「無塵室推車客製化」而非採購現成標準品？

無塵室內的每一個載具都承載著極高價值的半導體或光學晶具。標準品通常為了通用性而犧牲了密合度與防護性，載具在推車上若有些微晃動，都可能產生致命的微塵摩擦。透過無塵室推車客製化，我們可以針對客戶的 FOUP或特定載盤尺寸，設計專屬的限位擋塊與防震緩衝墊。此外，客製化能精確計算無塵室走道寬度、轉彎半徑與作業機台的對接高度，這對於優化產線動線、減少人員操作疲勞與預防工安意外具備決定性的影響。



Q3：無塵室內的金屬設備在材質與表面處理上有哪些嚴格的規範？

無塵室環境中嚴禁任何會發塵或生鏽的材質。因此，所有設備必須採用不鏽鋼製造，常見為 SUS304，若遇強酸鹼製程區則需升級至抗腐蝕性更佳的 SUS316L。在表面處理方面，絕對禁止使用一般的烤漆或電鍍，因為塗層剝落會造成嚴重的污染。專業的無塵室設備供應商會針對這些不鏽鋼件進行電解拋光或精密的物理拉絲處理，將表面的微小孔隙與毛刺整平。這不僅讓設備外觀光潔亮麗，更重要的是能防止落塵卡在金屬毛細孔中，確保無塵室的潔淨度指標不被破壞。
