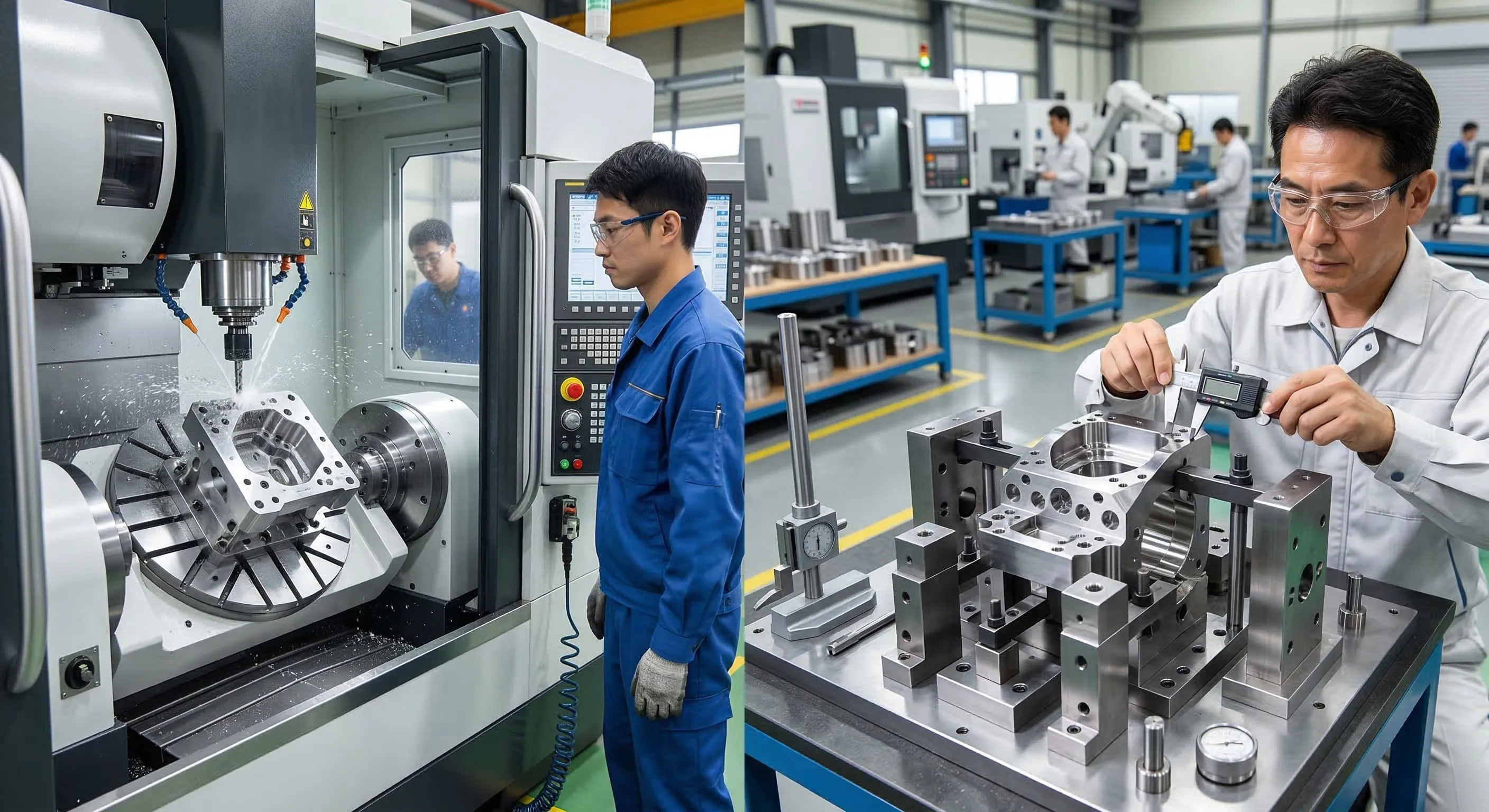

提升產線組裝良率：自動化零組件加工與精密治具夾具設計指南

產線良率的隱形殺手：為何高階製程需要頂級治具夾具設計加工？

在現代化智慧工廠與半導體封測廠內，機械手臂與自動化移載系統正以毫秒級的速度進行高頻率運作。對於系統整合商與製程工程師而言，即便導入了全球最頂尖的視覺辨識系統與高精度伺服馬達，若終端效應器上的治具設計不良，所有的精準度都會在夾取物件的瞬間化為烏有。一個微小的 0.05mm 夾持偏差，不僅會導致產品組裝時產生干涉與刮傷，嚴重時更會造成昂貴的晶圓或光學鏡頭掉落碎裂，瞬間吞噬整條產線的稼動率與利潤。

高階的治具夾具設計加工絕非單純將金屬塊挖空以容納產品。這是一門結合靜力學、材料力學與幾何公差的精密工程。優秀的治具必須在「極致輕量化」與「高剛性」之間取得完美平衡，以降低機械手臂末端的慣性負載，同時確保在百萬次的開合夾持中不會產生金屬疲勞與彈性變形。研發工程師在設計階段，必須精準計算夾持點的受力分佈，並透過專業代工廠將 3D 圖面上的微米級公差，完美轉化為現實中分毫不差的金屬實體，這正是穩定產線良率的最前線防禦。

突破複雜幾何限制：CNC四軸加工代工在治具製造上的絕對優勢

隨著電子產品的微縮化與異型化，自動化產線上待處理的工件形狀變得極度複雜。為了配合這些非標準幾何體，治具往往需要具備多個斜面、空間曲面以及特殊角度的定位孔。若採用傳統的三軸 CNC 銑床進行加工，操作人員必須反覆停機、鬆開虎鉗，再利用角度墊塊重新夾持工件。這種「多次翻轉夾持」的製程，每一次的上下料都會產生不可逆的定位誤差，當這些誤差在不同加工面上不斷累加，最終產出的治具將完全無法達到圖面要求的同心度與垂直度。

導入高階的CNC四軸加工代工技術，是攻克複雜治具製造瓶頸的唯一解方。四軸加工機在傳統的 X、Y、Z 三個直線軸之外，增加了一個圍繞 X 軸旋轉的 A 軸。這意味著當金屬原材被夾持上去後，主軸刀具可以在工件連續旋轉的狀態下，進行多面體的連續銑削、鑽孔與攻牙。這種「一次夾持、多面完工」的強大能力，徹底消除了二次夾持所帶來的累積公差。透過高階 CAM 軟體的精密刀具路徑運算，四軸加工不僅能輕易切削出帶有倒勾或複雜斜面的機械手臂夾爪，更能將各個特徵之間的相對位置公差嚴格鎖定在 ±0.005mm 範圍內，確保治具在實際上線時能與自動化機台完美契合。

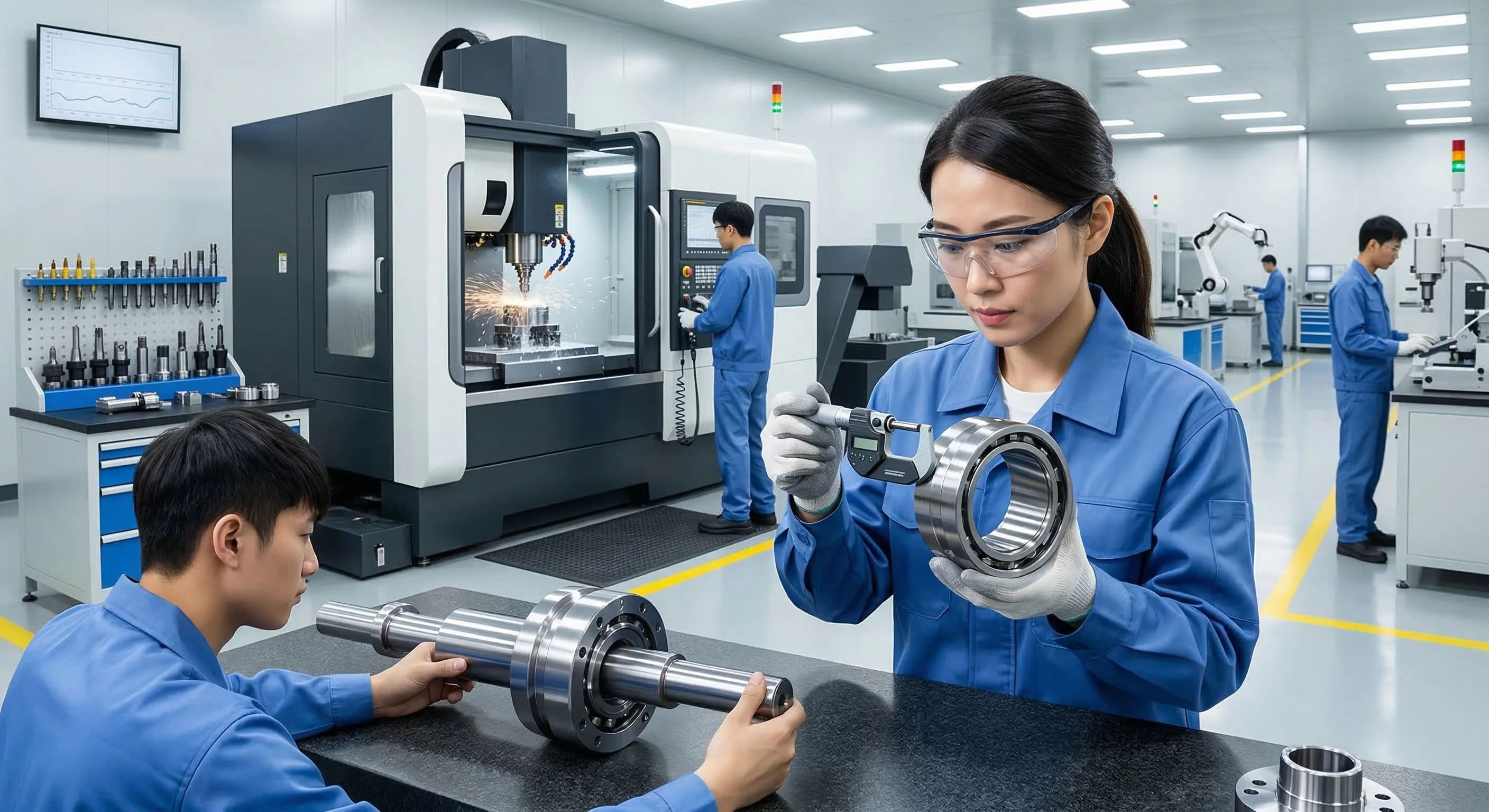

克服金屬配合公差：自動化零組件加工的微米級實戰

自動化設備是由成千上萬個精密零件所組成，滑軌座、軸承套筒、聯軸器與定位銷之間的配合精度，直接決定了機台運作的順暢度與壽命。在進行自動化零組件加工時，工程師面臨的最大挑戰是如何精準控制「過盈配合」與「過渡配合」的尺寸界線。

以高速運轉的自動化移載模組為例，軸心與軸承孔之間的間隙若大於標準值 0.01mm，模組在高速煞車時就會產生嚴重的震動與異音；反之，若孔徑過小，則會導致軸承卡死過熱。為了達到這種近乎苛求的配合精度，加工廠必須嚴格控制廠房的溫濕度，因為即便是 3°C 的室溫波動，都會讓金屬材料產生足以導致公差報廢的熱脹冷縮。在切削參數上，針對高硬度的合金鋼或工具鋼，必須採用進口的鎢鋼塗層刀具，並配合萬轉以上的高速主軸進行微量精修。加工完成後，更需將零件送入恆溫品保室，利用三次元量測儀與真圓度儀進行全檢，確認幾何尺寸與表面粗糙度皆符合最高標準，確保每一個零件在組裝線上都能達到「即裝即用」的極致流暢。

迎戰無塵室嚴苛標準：半導體設備不鏽鋼零件的材質特性與加工對策

當自動化設備移入半導體無塵室或高階生醫實驗室，環境對零件材質的規範將變得極端嚴苛。設備內部不能有任何生鏽、發塵或釋放化學氣體的風險。因此，具備極強抗腐蝕能力與低含碳量的 SUS316L 成為製造高階半導體設備不鏽鋼零件的首選材質。

然而，SUS316L 在機械加工領域是公認的「難切削材」。它具有極高的韌性，且極易產生「加工硬化」效應。當刀刃切過不鏽鋼表面時，強大的擠壓應力會讓底層金屬瞬間變硬，導致下一刀切削時阻力倍增，刀具極易崩刃損毀。鎧興在面對這類特殊材質時，採用了高階的動態銑削策略，透過演算法保持刀具的恆定包角，避免切削熱度瞬間竄升。同時，搭配高壓中心出水系統直擊切削區，迅速帶走高溫並強制排出黏稠的切屑。針對半導體設備極度重視的表面潔淨度，加工後的不鏽鋼零件會進一步實施電解拋光，徹底消除微觀的刀痕毛刺，創造出無法藏匿微塵與細菌的極致平滑表面。

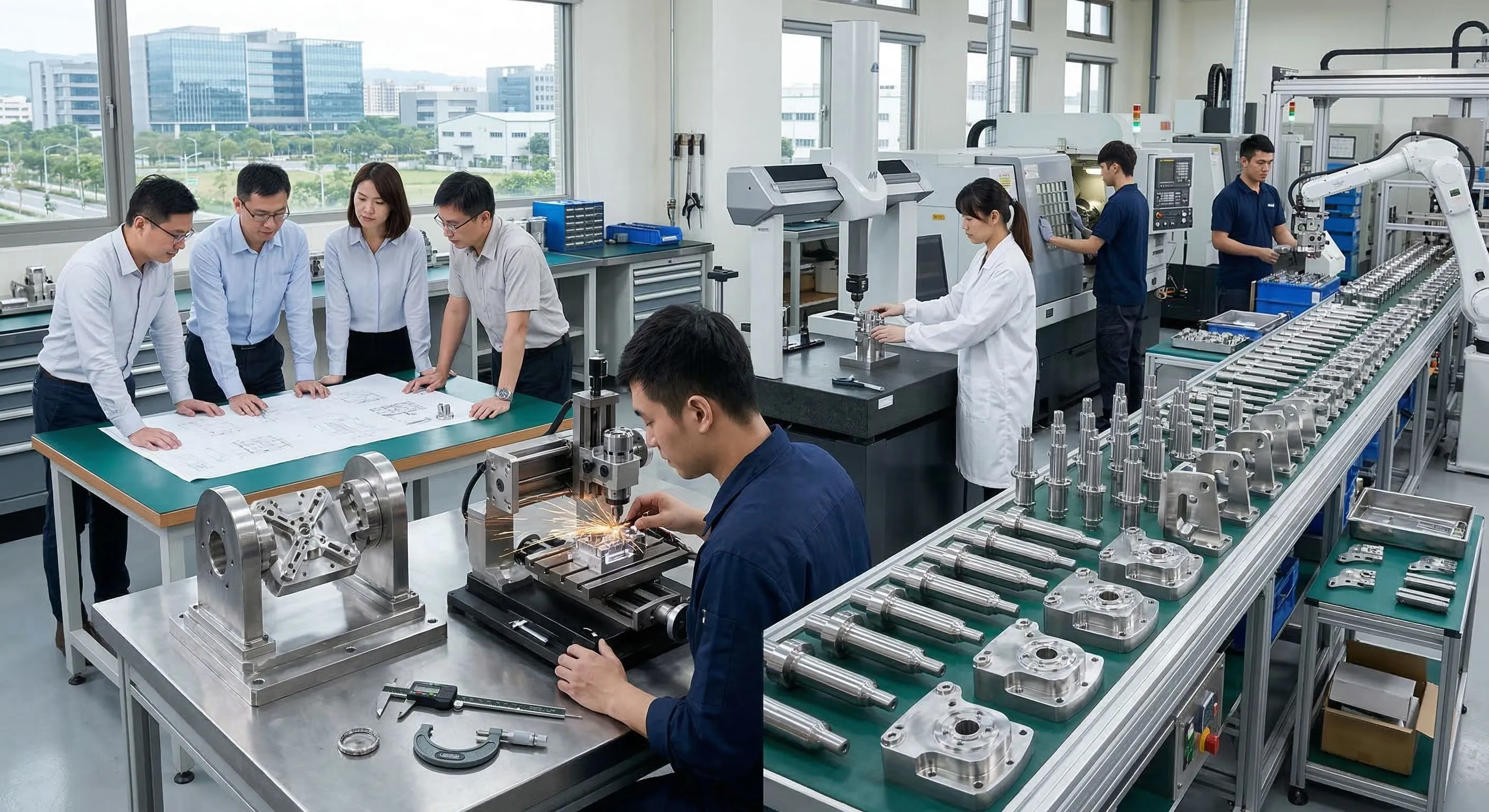

從打樣到量產的整合奧援：竹北不鏽鋼訂製與設備零組件代工的聚落優勢

自動化設備的開發往往是一場與時間賽跑的戰役。在設計打樣階段，系統整合商需要不斷修改治具尺寸以測試最佳的夾持力道；在量產交機前，若發現機台干涉，更需要即刻趕製特規零件進行補救。在這種高壓且敏捷的專案節奏下，海外供應鏈長達數週的交期與高昂的溝通成本，往往成為拖垮專案進度的致命傷。

尋求具備強大綜合製造量能的在地供應商，是設備商穩固供應鏈的最強戰略。鎧興深耕高科技聚落，擁有卓越的竹北不鏽鋼訂製與精密 CNC 加工實力。當您的研發團隊面臨緊急的設計變更時，我們的工程師能立即與您進行圖面探討，提供專業的可製造性設計回饋。從單件的複雜四軸治具打樣，到數百套標準設備零組件代工的批量生產，我們廠內高度整合的生產線能實現無縫對接。這種零時差的技術支援與在地化的強大產能，確保您在面臨嚴苛的交機期限時，擁有最可靠的後勤奧援，助您在競爭激烈的自動化市場中穩操勝券。

FAQ

Q1：相較於傳統三軸銑床，採用「CNC四軸加工代工」來製造機械手臂治具，具體的良率提升關鍵在哪裡？

良率提升的絕對關鍵在於「消除累積誤差」。機械手臂的治具通常包含多個不同角度的夾持面與感測器鎖孔。若使用傳統三軸機台，操作員必須手動將工件鬆開、旋轉角度後再重新夾緊，每一次的重新定位都會產生幾何偏差。而CNC四軸加工代工具備旋轉 A 軸，能讓金屬塊在一次夾持的狀態下，自動翻轉至任何指定角度並進行連續切削。這不僅大幅縮短了上下料的時間，更讓治具上所有不同斜面的孔位與特徵，都能維持在同一個極高精度的座標系統內，確保最終治具的真直度與同心度完美符合圖面要求。



Q2：針對應用於無塵室的「半導體設備不鏽鋼零件」，貴廠在加工與後處理上如何確保其不會成為微污染源？

無塵室環境對微粒與化學殘留的要求是零容忍的。在加工階段，我們會使用半導體專用的水性冷卻液，避免油性切削油滲入金屬毛細孔中難以清除。同時，採用高轉速與微量進給的高階刀具路徑，將不鏽鋼表面的切削粗糙度控制在最低極限。加工完成後，半導體設備不鏽鋼零件必須經過超音波震盪清洗去除油污，隨後進行專業的酸洗鈍化或電解拋光處理。這些化學程序能將表面殘留的微小鐵屑與毛刺徹底溶解，並在金屬表面強制生成一層緻密、均勻的氧化鉻防腐蝕層，確保零件進入無塵室後達到極致純淨的最高標準。



Q3：自動化系統整合商在發包大型「設備零組件代工」專案時，應該如何評估加工廠的真實技術底蘊？

評估一家優質的設備零組件代工廠，建議從三個維度進行嚴格稽核。第一是「圖面解析與 DFM 能力」，頂尖的廠商不會只當個盲目的代工者，他們能在加工前主動發現公差標註不合理或容易產生干涉的設計盲點，並提出優化建議；第二是「廠內設備的綜合性」，確認廠區是否同時具備車床、四軸銑床與精密外圓磨床，高度自製率能避免跨廠發包帶來的精度流失；第三則是「品管檢驗設備」，唯有具備恆溫環境與高階三次元量測儀的廠商，才能提供真實且具公信力的全尺寸檢驗報告，為您的設備良率提供最堅實的背書。
