護航半導體與高階製程：ABF載板包裝材料與 ESD抗靜電發泡膜的防護關鍵

高階製程的微觀脆弱性與包裝挑戰

在先進封裝與半導體製程的競局中，ABF 載板與高階 PCB 已成為運算晶片不可或缺的核心基礎。隨著線寬線距持續縮小至微米乃至奈米等級，載板表面的精密程度達到了前所未有的極致標準。在這樣的微觀尺度下，任何肉眼難以察覺的靜電釋放、微小粉塵顆粒，乃至運輸過程中的高頻微震，皆可能引發線路短路、斷路或層間剝離，瞬間造成整批高單價元件報廢，損失難以估算。

傳統緩衝氣泡袋或普通塑膠隔層，面對高速運算晶片所需的 PCB載板保護膜規格，早已力不從心。這類舊式包材不僅容易在摩擦過程中累積高壓靜電，粗糙的表面質地與不穩定的發泡結構更可能成為粉塵污染的潛在來源。為確保高階載板從出廠、跨國運輸到客戶端打件的每一環節均維持零缺陷，科技廠商必須導入兼具高物理穩定性與化學惰性的專業包裝材料。

阻斷靜電擊穿：ESD抗靜電發泡膜的表面阻抗工程

靜電放電是電子零組件在乾燥環境與頻繁摩擦條件下最具破壞力的隱形威脅。當瞬間釋放的靜電電壓超過元件耐受極限，便會造成不可逆的熱擊穿或介電層損毀，輕則功能異常，重則整批報廢。

為徹底消除這項風險，我們在材料配方中導入先進的抗靜電工程技術，研發出專為敏感電子元件設計的 ESD抗靜電發泡膜。有別於市面上常見的表面噴塗抗靜電劑做法：此類方式極易隨時間推移或溫濕度變化而揮發失效：我們採用內部添加型高分子抗靜電配方，使導電網絡均勻分布於 PE 發泡膜的分子結構之中，從根本上確保抗靜電性能的長期穩定。

在具體技術參數上，這款發泡膜可將表面阻抗值穩定控制於 $10^8$ 至 $10^{11}$ 歐姆之間。此區間屬於靜電耗散的最佳範圍：阻抗不至過低而引發瞬間大電流放電，又能迅速將累積靜電溫和導引至接地端。即便在相對濕度低於 12% 的極端乾燥無塵室環境中，仍能維持優異的靜電荷衰減能力，為高價值運算晶片載板提供全方位的靜電防護保障。

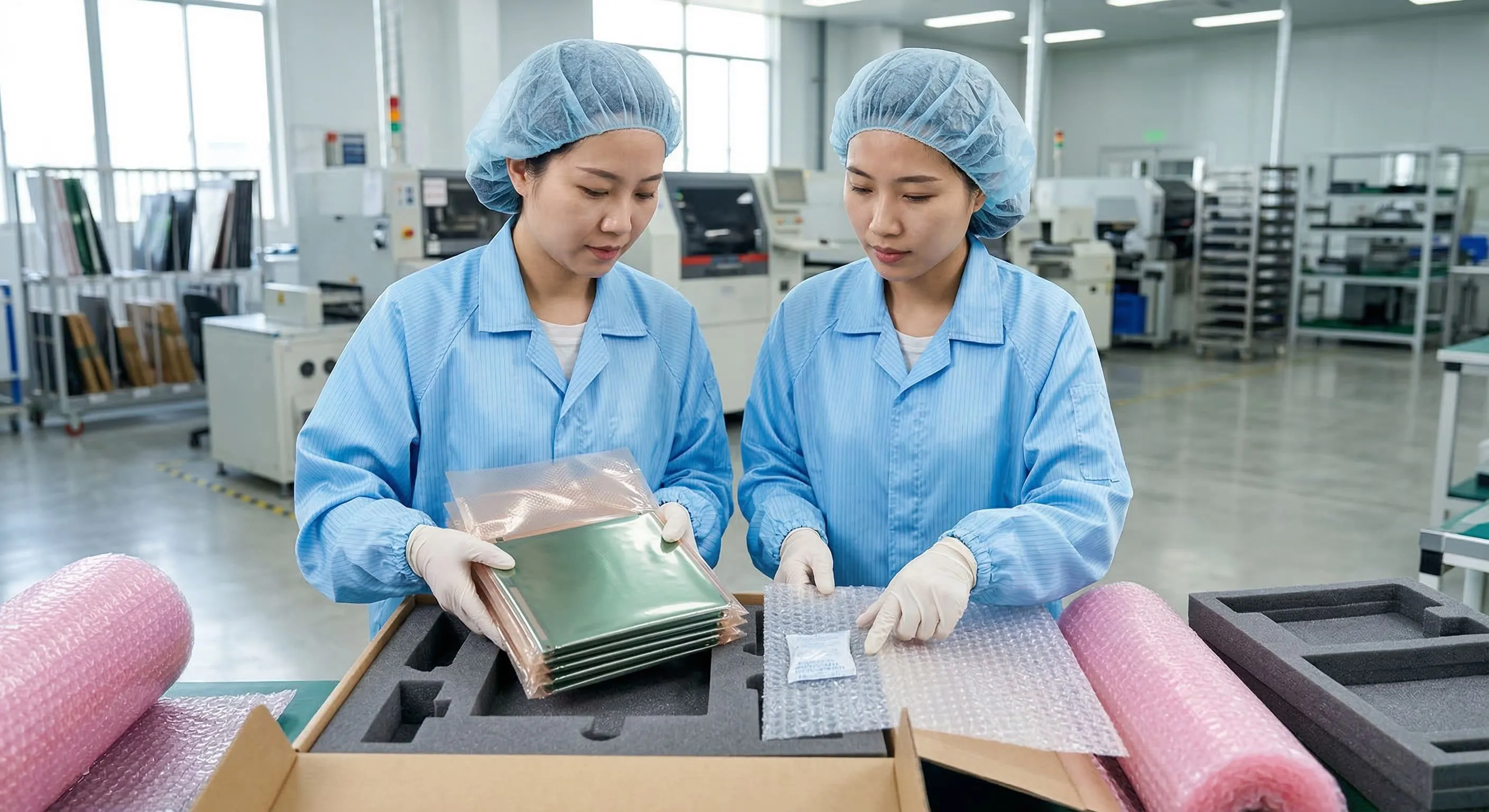

吸收高頻微震：閉孔性結構在 ABF 載板包裝材料的力學應用

高階載板在航空物流與無人搬運車運送過程中，持續面臨各種頻率與振幅的震動與衝擊考驗。ABF 載板的樹脂層質地較脆，若承受集中應力或高頻微震，極易產生肉眼難察的微裂紋，進而埋下電性失效的隱患。

作為頂規的 ABF載板包裝材料，我們的核心防護機制在於「低倍率閉孔性物理發泡技術」。在發泡押出製程中，我們精準管控氣泡核的生成速率與膨脹比例，形成數以百萬計、相互獨立且分布均勻的微型氣室結構。這種幾何配置賦予材料卓越的緩衝吸收與應力分散能力，有效將衝擊能量分散至整個材料截面。

當載板在運輸箱內遭受外部衝擊時，微型氣室能即時壓縮變形，將動能轉化為熱能消散，並在衝擊消退後迅速回彈，展現極低的壓縮永久變形率。相較於開孔性海綿容易吸附濕氣、長期使用後逐漸軟塌失效，閉孔性 PE 發泡結構能在歷時數月的跨國航運中持續提供穩定的力學支撐，有效防止載板因堆疊重壓而發生翹曲變形。

潔淨度與化學惰性：科技廠專用隔襯膜的無塵室標準

在百級乃至十級無塵室環境中進行封裝的載板，對包裝材料的潔淨度要求極為嚴苛。任何塑化劑揮發、金屬離子殘留或裁切邊緣的粒子脫落，都可能污染晶片墊片，進而導致後續打件作業中的銲錫不良，形成無法挽回的製程損失。

針對上述嚴苛需求，我們生產的科技廠專用隔襯膜採用 100% 高純度聚乙烯新料製成，嚴格杜絕任何含重金屬或鹵素成分的回收次料混入。物理發泡製程全面取代傳統化學發泡劑，從根本上消除化學殘留物揮發污染載板表面的風險，確保材料具備高度化學惰性。

在後段加工方面，我們採用無塵室等級的精密沖切與熱刀分條設備，將裁切邊緣的毛邊產生與微粒釋放量壓縮至最低限度。這款兼具高潔淨度與極低發塵量的隔襯膜，能安全夾插於每一片高階載板之間，提供無污染的物理隔離保護，完整契合半導體前段與後段製程對環境潔淨度的極高要求。

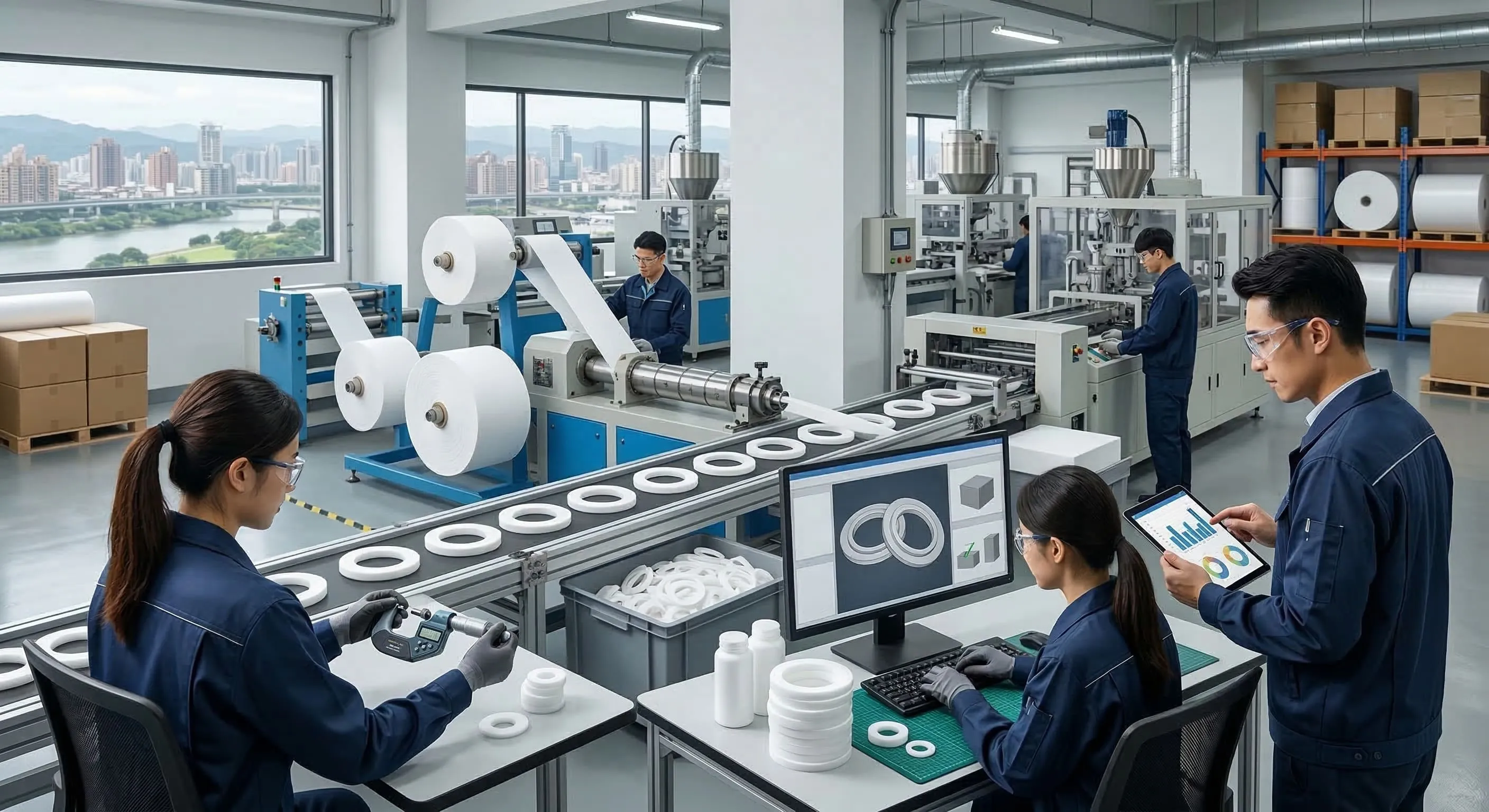

在地供應鏈的韌性：選擇 ISO認證包材製造商的戰略意義

在全球供應鏈持續重組的趨勢下，科技大廠的採購考量已不再侷限於材料性能本身，更將「供應鏈韌性與法規合規性」列為核心評估指標。過度仰賴海外進口包材，不僅面臨交期冗長、運費波動等結構性風險，一旦出現品質異常，跨國溝通與重工所耗費的時間成本更是難以承擔。

我們以深耕在地的製造實力，為台灣電子產業鏈提供最穩固的供應後盾。作為產能完備的新北PE發泡膜製造基地，我們全面導入國際標準化作業流程。身為專業的 ISO認證包材製造商，從原料進廠檢驗、發泡配方參數監控，到最終成品的阻抗值與尺寸量測，所有數據皆完整記錄於生產履歷系統，實現 100% 的品質全程溯源。

工程團隊可緊密配合客戶的新產品導入時程，提供快速回應的客製化打樣服務，無論厚度、密度或特殊裁切尺寸均可精準對位。進入量產階段後，自動化產線確保每一批次包材的性能絕對一致，穩定支撐客戶的出貨品質。將高階包裝業務交付具備國際認證與在地技術支援的專業團隊，正是科技廠穩固製程良率、強化全球市場競爭力的關鍵戰略選擇。

FAQ

Q1：傳統的粉紅色抗靜電氣泡袋，為何不適合用來包裝高階的 ABF 載板或伺服器主機板？

傳統粉紅色抗靜電氣泡袋多採用「表面塗佈」抗靜電劑的工藝，這種物理附著方式極易受環境溫濕度影響，在乾燥無塵室條件下抗靜電效果往往大幅衰退。塗佈層在經歷反覆摩擦後容易剝落脫離，不僅喪失原有的靜電防護功能，脫落的微粒更會直接造成載板表面的粉塵污染，危害製程潔淨度。高階載板必須使用內建高分子抗靜電配方的 ESDㄥ抗靜電發泡膜：其導電網絡深植於材料分子內部，阻抗值恆定穩定且無粉塵剝落風險，方能確保製程環境的絕對潔淨與靜電安全。

Q2：PCB 載板在長時間海運後常發生微幅翹曲，這與包裝材料有關嗎？應如何改善？

板材翹曲通常源於堆疊壓力分布不均，以及緩衝材料在長期承壓後發生物理疲乏失效。若使用劣質開孔海綿或厚度公差超標的包材，底層載板長期承受上方重壓，一旦包材失去緩衝支撐力，便會迫使板材產生形變。有效的解決方案是全面升級為具備閉孔性結構的科技廠專用隔襯膜。其獨立氣室具備極高的壓縮永久變形抗性與強韌支撐力，能將垂直堆疊重量均勻分散至整個板面。搭配精準的裁切公差管控，每一層隔襯膜均能完美平貼載板，大幅降低長途運輸過程中的物理形變發生率。

Q3：高科技廠的稽核標準極為嚴格，採用貴公司產品在合規性與文件支援上能提供哪些保障？

面對科技廠嚴格的供應商稽核，我們具備最完整的應對能力與技術文件支援體系。身為正規運營的 ISO認證包材製造商，我們嚴格執行 ISO 9001 品質管理體系，確保每一批次生產的穩定性與百分之百可溯源性。在材料化學安全性方面，我們主動提供最新版 SGS 第三方檢測報告，內容涵蓋 RoHS、REACH 零鹵素及無重金屬等完整認證證明。上述文件能確保產品完全符合全球電子業最嚴苛的綠色環保與無毒規範，協助客戶載板順利通關，並快速通過國際終端大廠的合規性審查程序。
